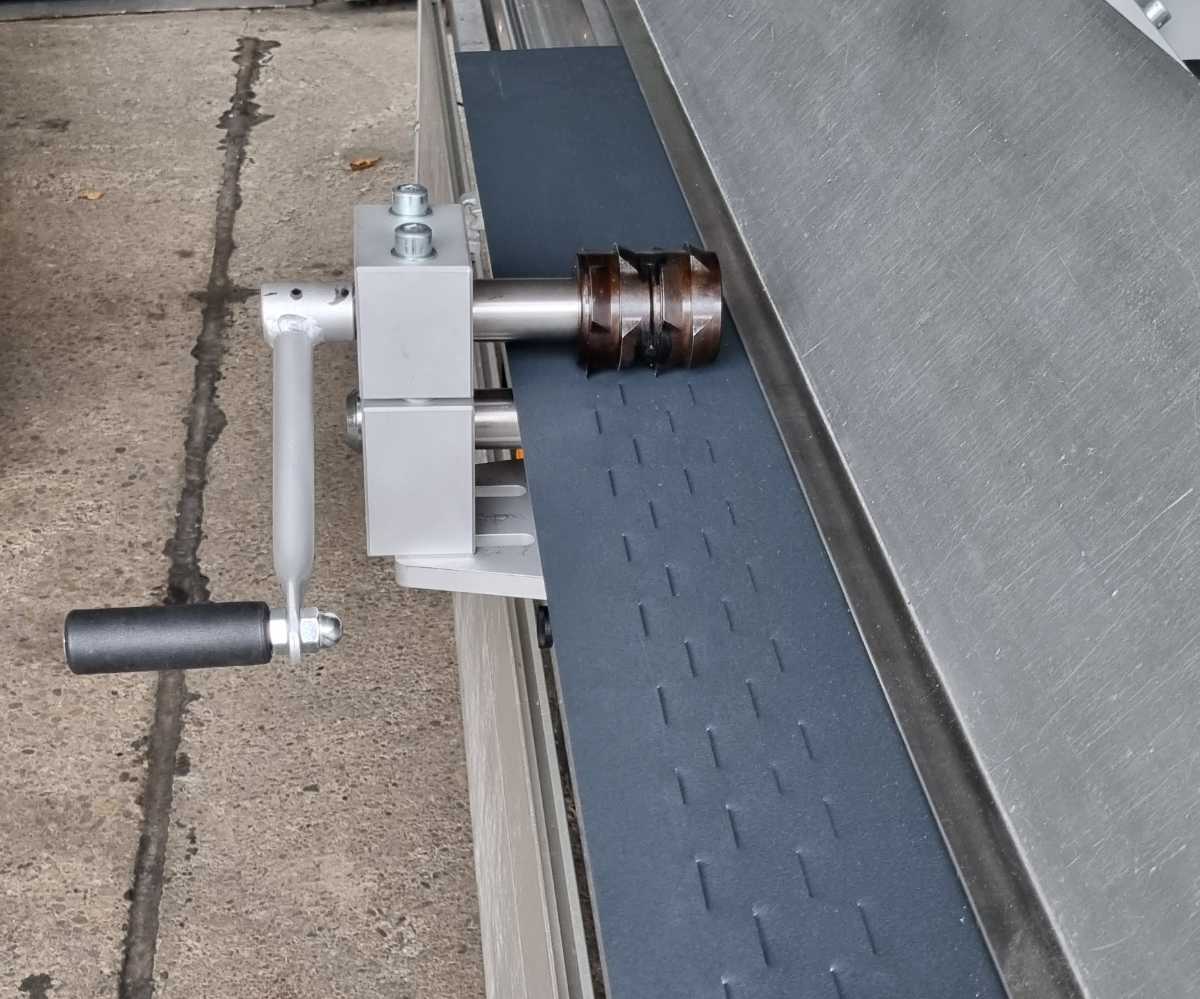

Schlitzroller

Das Profilierwerkzeug auf Linearführung und Oberwange

Mit dem KNOLL Profilierkopf können Sie sehr einfach und schnell flächenbündige Fassadenprofile herstellen.

Die Linearführung zur Führung des KNOLL Profilierkopfes, Wulstrollers, Schneidkopfes und Bleiwellers ist an fast jede Abkantmaschine montierbar. Bitte geben Sie uns zur Ermittlung der optimalen Länge Ihren Maschinentyp durch.

Für manche Abkantmaschinen führen wir spezielle Laufwägen oder Adapterlösungen zum Anbau an den bereits vorhandenen Schneidwagen:
Biegemaster, Jorns, Ruli, Schröder modular, Schechtl LBX, Schechtl HA, Schechtl UKV, Thalmann Pico, Thalmann Thako, Thalmann ZR, Variobend.



Schechtl-HBM-310

Schechtl HA

Thalmann-ZR-Adapter

Thalmann PICO

Profilierkopf-Variobend

VARIOBEND

PK-Biegemaster-Rundrohr

Biegemaster BMTH

Profilierkopf Gleisprofil für Schechtl KS, KSV, Schröder AK

Schechtl LBX

Die verschiedenen KNOLL Fassadenfalze bieten neue vielfältige Gestaltungsmöglichkeiten z.B. an Dachgauben, Ortgängen, Kaminverkleidungen usw.

KNOLL Profilierkopf

– flächenbündige Fassadenprofile
– für viele Abkantmaschinen geeignet

Prospekt Deutsch germany

Prospekt Französisch france



Profilierkopf an der Variobend  Abkantmaschine:



Einhängefalz:



Steckfalz:

Zubehör: Meßlehre
ein-prof-1
Maß 1 anlegen, 180° kanten
180kant_1
ein-prof-1
Blech drehen, Maß 1 anlegen, 180° kanten
ein-prof-1
Maß 2 anlegen, mit Knoll-Profilierkopf durchsetzen
ein-prof-1
Knoll Einhängefalz wird mit Haften befestigt. Der Einhängefalz kann mit Schattenfuge oder umseitig als Rippe verlegt werden.
ein-prof-1
ein-prof-1
Zubehör: Meßlehre, Hilfsschiene
ein-prof-1
Maß 1 anlegen, 97° kanten
ein-prof-1
Blech drehen, Maß 2 anlegen, ca. 145° kanten
ein-prof-1
Hilfsschiene als Anschlag und zur seitlichen Höhenbegrenzung einlegen, Profil drehen, Falz zudrücken
ein-prof-1
Profil drehen, Maß 3 anlegen, mit Knoll-Profilierkopf durchsetzen. Durch Vergrößern von Maß 3 erhalten Sie eine Schattenfuge.
ein-prof-1
ein-prof-1
Knoll-Steckfalz wird mit Schrauben oder Nägeln befestigt.
ein-prof-1
